工作原理
      电机通过V带带动主机皮带轮，主机皮带轮驱动偏心轴，使动颚按已定的规则性运动轨迹作往复的上下前后周期性变化的运动，从而将破碎腔内的物料予以破碎，物料靠自重由排料口排出。
产品特点
1. 模块化非焊接结构
焊接不当可使破碎机材料改变其本身的性能，影响破碎机的整体寿命，造成不必要的维修，且耽误生产。新的破碎机采用前后分档分别单独铸造与侧板、整体式轴承座，销栓连接，并使破碎机的运输更加方便。
2. 一体式电机安装
破碎机出厂时已安装电机架，电机架与破碎机为一体式，减小了破碎机的安装空间和V带长度。电机和破碎机同步运动，增加了V带寿命。
3. 有限元分析
破碎机采用了行业专业的机械设计软件进行辅助设计。从零部件建模到机构分析，从动力学分析到有限元分析，设计全程得到了有效的控制。
4. 破碎腔型优化
优化设计的破碎腔型配合合理的冲程，使得破碎机产量更高。无论鹅卵石、开山石还是矿石，都有与之相匹配的齿板。
5. 调节更方便
易于实现自动化:新破碎机采用楔块调节。机械式调节可使破碎机无论在工作还是停机时都可以调节，而更换成液压调整后，可使破碎机实现自动控制，只须触按按钮即可实现调节和动颚预紧。
6. 选配件
PEV系列破碎机提供多种选配件，包括进料斗、飞轮带轮安全罩、自动润滑系统、液压调整系统。这些选配件可以大大提高设备的运行效率，降低生产成本。
7. 结构优化
采用机构分析对动颚冲程进行优化，得到比普通破碎机更大的冲程，因而产量更高，效率更高。
8. 生产加工
PEV系列破碎机零件采用优质的合金铸钢件和热轧合金钢板，确保使用寿命和稳定性。
9. 加大的轴承
新破碎机采用4支相同大小的轴承，比同规格的其它破碎机型号更大，寿命更长。减小了动颚总成的维修时间，延长了更换轴承的周期。
10. 排料口液压调整系统（选配）

每种型号的破碎机都可以配置液压调整系统。通过液压缸和蓄能器的配合，达到自动调整排料口并预紧动颚的目的。安全可靠的液压系统减少了开机前的准备工作，提高了工作效率，并保障了主机的安全运行。

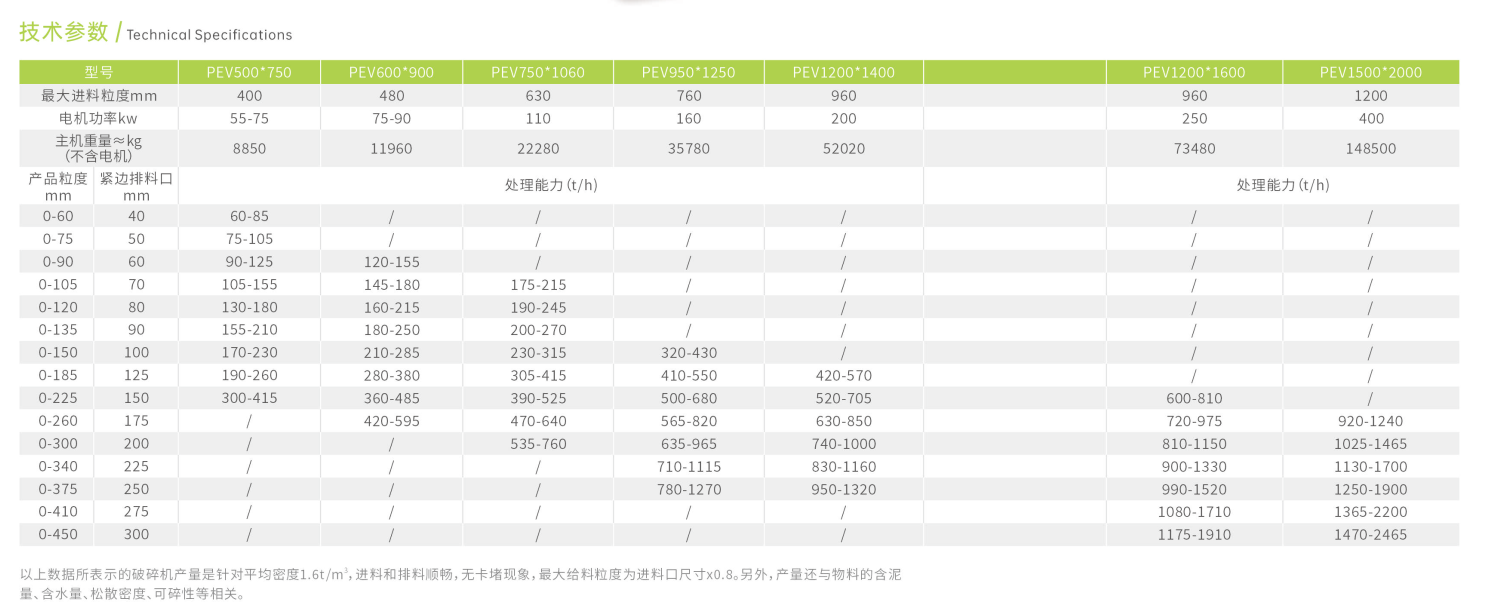

粒度曲线

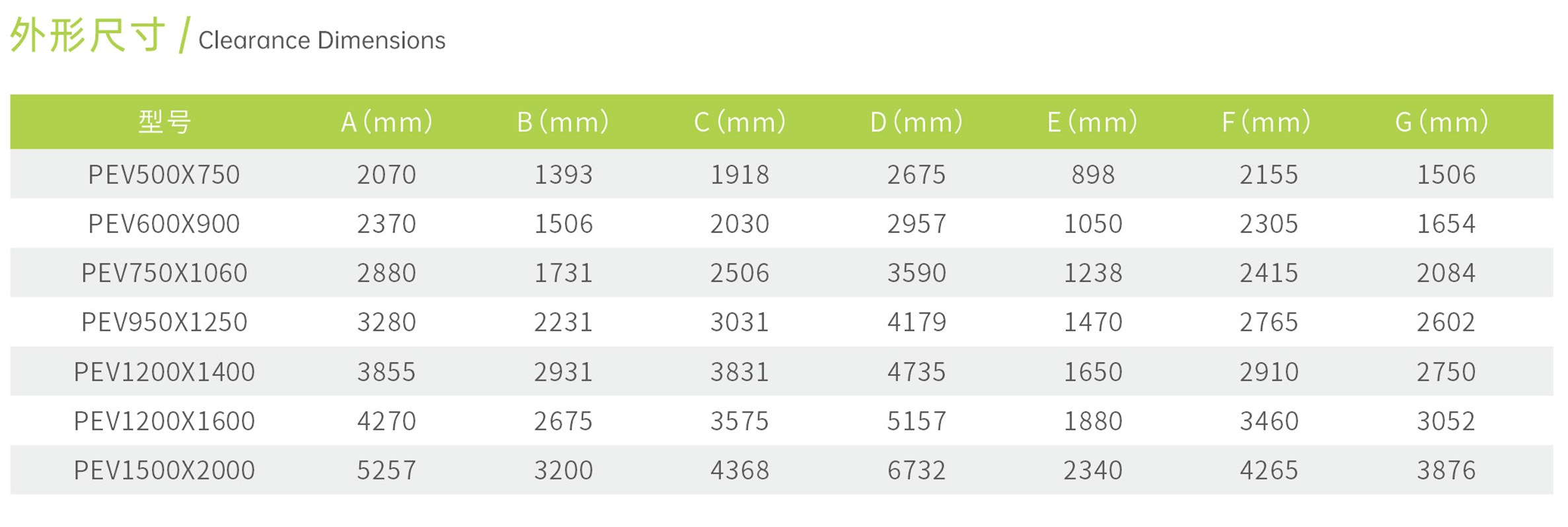

外型尺寸
